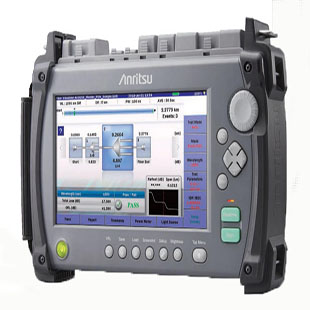

日本安立9085系列光时域反射仪
详细信息 尺寸和重量 不带保护盖 尺寸: 270 (W) × 165 (H) × 61 (D) mm, 10.6 × 6.5 × 2.4 inches 重量: 无电池 1.6kg, 带电池 1.9 kg 带保护盖 (配置 010) 尺寸: 284 (W) × 200 (H) × 77 (D) mm, 11.2 × 7.9 × 3 inches 重量: 带电池 2.6 kg 显示器 8 英寸 触摸屏 彩色TFT LCD屏 接口 USB 2.0: Type A × 3 (储存器), USB1.1: MicroB × 1 (USB大容量储存) * USB 供电为500mA 无线接口 WLAN/蓝牙 * 通过USB接口连接适配器 数据存储 内部储存: 1 GB (多达 50,000 条曲线), 外部储存 (USB): 可达 32 GB 电源 12 V(dc), 100 V(ac) to 240 V(ac), 允许的输入电压范围: 90 V to 264 V, 50 Hz/60 Hz 电池 类型: 锂电池 工作时间*1: 12 小时, Telcordia GR-196-CORE Issue 2, September 2010 充电时间: <5 小时 (关机时) 耗电 最大 20W (充电时), 标准 4W (低背光 , 扫描停止) 省电模式 背光关闭: 禁止/1 -99 分钟 自动关机功能: 禁止/1 -99 分钟 垂直刻度 0.1, 0.2, 0.5, 1.0, 2.0, 5.0, 10.0 dB/div IOR 设置 1.300000 to 1.700000 (0.000001 步长) 距离单位 千米, 米, 千英尺, 英尺, 英里 显示语言 简体中文 采样点数*2 150,001 采样分辨率 0.05 m to 60 m 反射率精度 单模: ±2 dB (当测试末端无连接大约25km的光纤,距离范围: 50 km, 脉冲宽度: 2 μs) 多模: ±4 dB (当测试末端无连接大约4.5km的光纤, 距离范围:10 km, 脉冲宽度: 100 ns) 距离精度 ±1 m ±3 × 测量距离 × 10-5 ± 标识分辨率 (包括不确定的IOR) 损耗测试精度 (线性度) ±0.05 dB/dB or ±0.1 dB (其中更大者) 距离范围 单模: 0.5, 1, 2.5, 5, 10, 25, 50, 100, 200, 300 km 测试模式 纤维可视化工具: 提供端点/断点位置, 端到端损耗, 光纤长度, 简易的图形概要, PDF 报告, 标准 OTDR: 用户可选自动或手动设置 工程 OTDR: 自动、多波长测试 光纤事件分析 自动或手动操作，以表格形式显示 用户自定义”通过/未通过”的判断阈值: -反射和非反射事件: 0.01 至 9.99 dB (0.01 dB 步长) - 反射衰减: 70.0 至 20.0 dB (0.1 dB 步长) -光纤远端/断点: 1 至 99 dB (1 dB 步长) 可检测到的事件数: 最多 99 个 宏弯曲的检测 OTDR 曲线格式 Telcordia 通用的. SOR, 第 2 版 (SR-4731) 其他功能 实时扫描*3: 0.15 秒. 损耗模式: 2点 损耗, dB/km, 2点 LSA, 接头损耗, ORL（回损） 平均模式: 可设置时间 (1 到 3600 秒) 工作光纤检测: 验证光纤中是否有通信光存在连接检查: 自动检查OTDR与FUT的连接质量 波形重叠和比较：模板功能，支持USB键盘，远程控制 ，远程GUI密码保护功能 环境条件 工作温度和湿度: -10° ~ +50°C, <80% (无冷凝) 存储温度和湿度: –20° ~ +60°C, <80% (无冷凝) 防震动: 符合 MIL-T-28800E Class 3 防尘: MIL-T-28800E (粉尘量) Class 2 防水: 按照 IP51 (IEC 60529), JIS C 0920 TYPE I 跌落: MIL-T-28800E Style A (46 cm 高 , 8 角, 6 面 ; 共14次跌落, 关机状态), 撞击: IEC 60068-2-27, JIS C60068-2-27, 桌面跌落: MIL-T-28800E(45° 角 或 100 mm 高, 共4次跌落 , 开机状态) EMC EN61326-1, EN61000-3-2 LVD EN61010-1 RoHS EN50581 MT9085C8 (高性能动态范围)
|
